歩掛実績
私たちは建築物の設計をする上で『より良い物を、より適正な価格』でご提供させていただくことを大切にしています。
毎年多岐に渡る案件を手掛けさせていただく中で豊富なデータとノウハウを蓄積してまいりました。
特筆して建設コストを抑えたい分譲マンション･賃貸マンション･工場･商業施設の設計においてはプランニング段階から
デザインを尊重し、概算金額を意識した構造計画をご提案させていただきます。
品質を落とすことなくコストを抑え最適なcase studyを重ね、満足度の高い設計を実現いたします。
10F MODEL DATA 10Fモデルデータ
【10F以下設計モデル参考数量】 ※電算算出数量をベースとし、プログラム上拾いきれない部材については別途手拾いで算出した数量を計上した数量となります。
- 構造
- RC造 7階建
- 耐震構造
-
X：純ラーメン構造
Y：耐力壁付きラーメン構造 - 外周壁、戸境壁、廊下・バルコニー外壁
- RC
- 床
- 在来スラブ t＝220～240
- 梁成
- FG：1800 2G～RG：800
- 梁下寸法
- 2060
- 柱寸法外周
- 950×900 ～ 600×700
- 床面積
-
＝延床面積－駐輪場面積－ゴミ置場面積
＝6512.95－112.60－29.96＝6370.39㎡
【数量計算ソフト：SIRCAD】
- 法床面積：6370㎡ 1927坪
- （単位面積当たり）
| 数量 | 歩掛 | |
|---|---|---|
| コンクリート工事 | 4826㎥ | 0.7575㎥/㎡ |
| 型枠工事 | 26691㎡ | 4.19㎡/㎡ |
| 鉄筋工事 | 673t | 105.605㎏/㎡ |
| 鉄骨工事 |
【コンクリート強度別数量】
- （㎥）
| Fc33 | 2301.4 | 48% |
| Fc30 | 1074.4 | 22% |
| Fc27 | 1449.8 | 30% |
| 合計 | 4825.7 | 100% |
【鉄筋種類別数量】
- （ｔ）
| SD490 | ||
| SD390 | 73.07 | 11% |
| SD345 | 101.41 | 15% |
| SD295A | 483.3 | 72% |
| 高強度せん断 | 14.96 | 2% |
| 合計 | 672.7 | 100% |

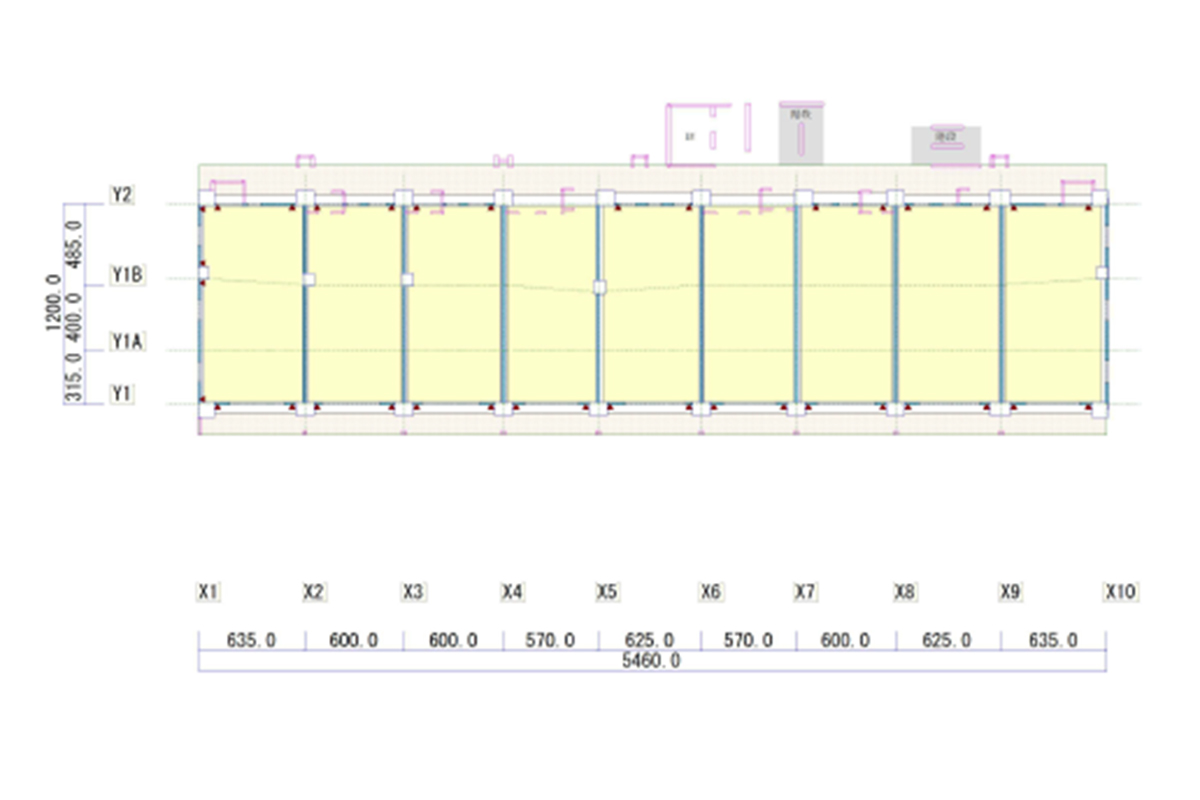

【基準階平面形状】

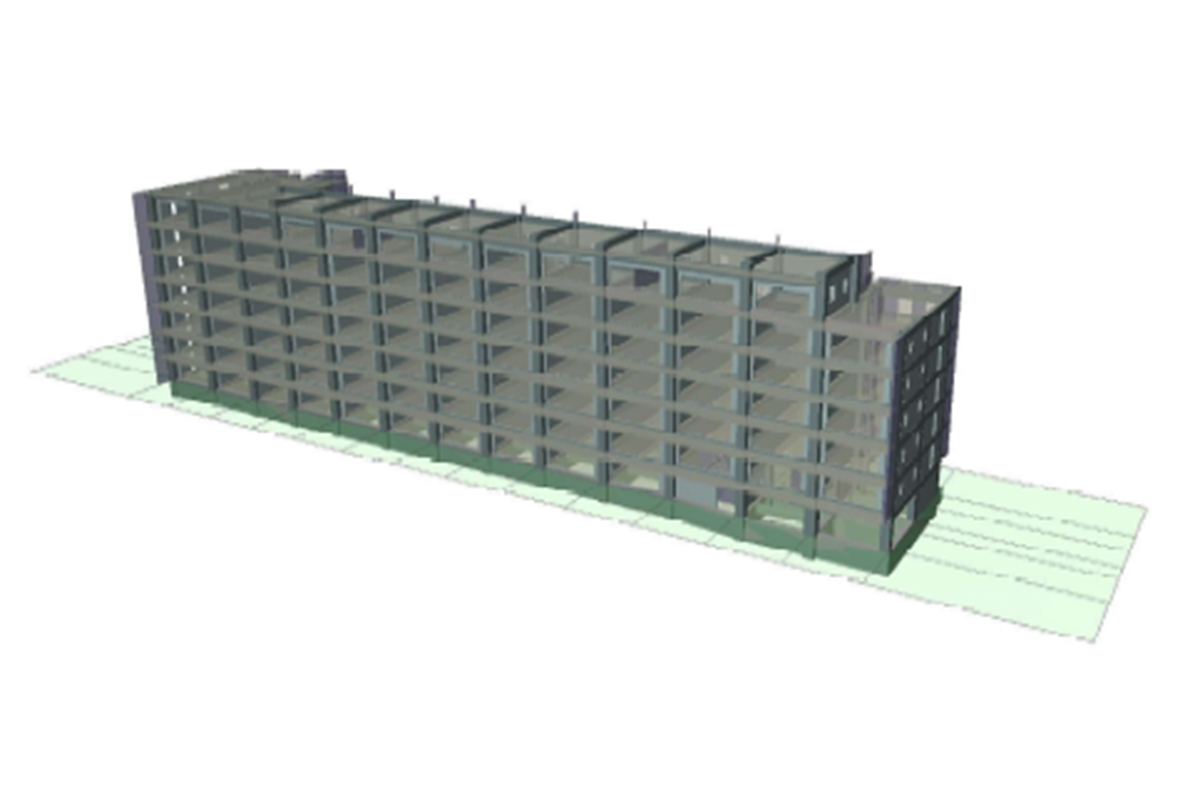

【モデル図】
15F MODEL DATA 15Fモデルデータ
【15F設計モデル参考数量】 ※電算算出数量をベースとし、プログラム上拾いきれない部材については別途手拾いで算出した数量を計上した数量となります。
- 構造
- RC造 15階建
- 耐震構造
-
X：純ラーメン構造
Y：耐力壁付きラーメン構造 - 外周壁、戸境壁、廊下、バルコニー
- RC
- 床
- 在来スラブ t＝220
- 梁成
- FG：2600～1800 2G～RG：850～800
- 梁下寸法
- 2060
- 柱寸法外周
- 1400×1200 ～ 700×800
【数量計算ソフト：SIRCAD】
- 法床面積：10192㎡ 3083坪
- （単位面積当たり）
| 数量 | 歩掛 | |
|---|---|---|
| コンクリート工事 | 7543㎥ | 0.7401㎥/㎡ |
| 型枠工事 | 40144㎡ | 3.939㎥/㎡ |
| 鉄筋工事 | 1206t | 118.289㎏/㎡ |
| 鉄骨工事 |
【コンクリート強度別数量】
- （㎥）
| Fc36 | 5097.6 | 68% |
| Fc33 | 854.6 | 11% |
| Fc30 | 1591.1 | 21% |
| 合計 | 7543.2 | 100% |
【鉄筋種類別数量】
- （ｔ）
| SD490 | ||
| SD390 | 317.31 | 26% |
| SD345 | 75.39 | 6% |
| SD295A | 708.97 | 59% |
| 高強度せん断 | 103.91 | 9% |
| 合計 | 1205.6 | 100% |

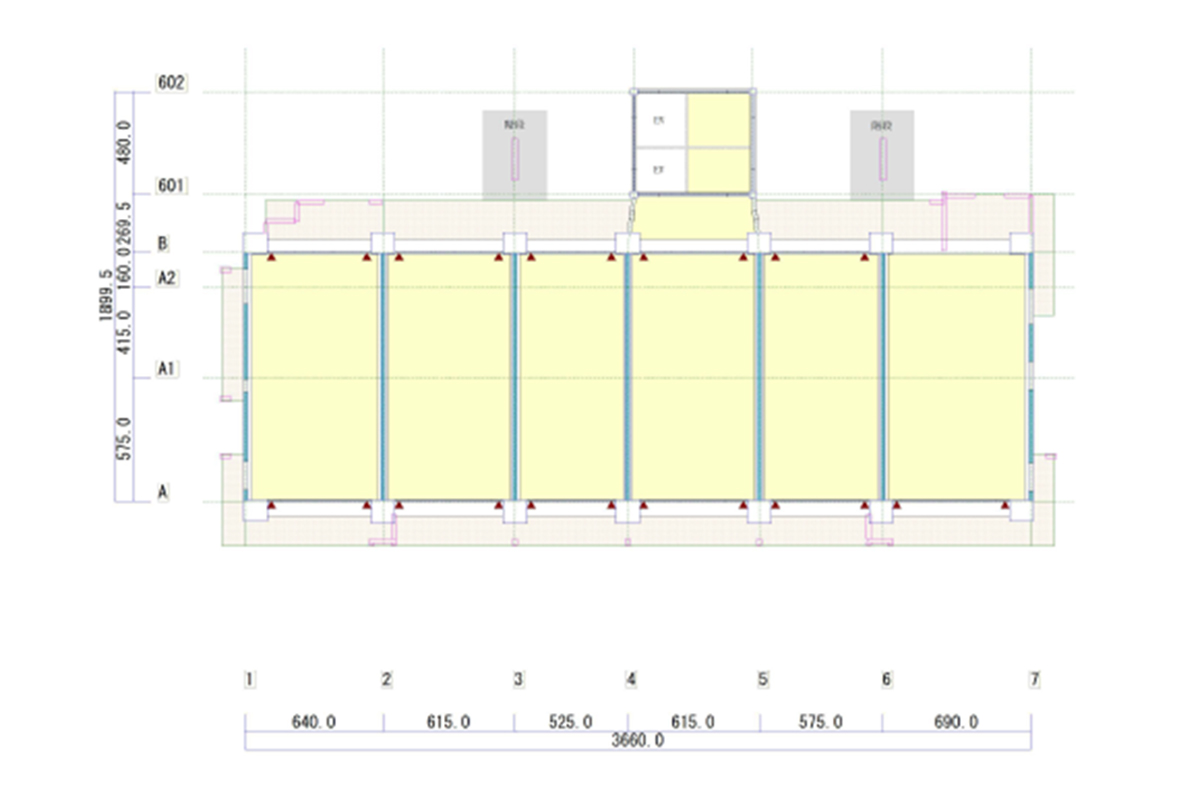

【基準階平面形状】
【モデル図】
20F MODEL DATA 20Fモデルデータ
【20F設計モデル参考数量】 ※電算算出数量をベースとし、プログラム上拾いきれない部材については別途手拾いで算出した数量を計上した数量となります。
- 構造
- RC造 20階建
- 耐震構造
-
X：純ラーメン構造
Y：耐力壁付きラーメン構造 - 外周壁、戸境壁
- RC
- 廊下、バルコニー
- ALC
- 床
-
ボイドスラブ t＝250
在来スラブ t＝220 - 梁成
- FG：3000 2G～RG：950～850
- 梁下寸法
- 2060
- 柱寸法外周
- 1300×1100 ～ 1100×700
- 床面積算定式
-
延べ床面積－( フレーム外店舗面積 + 一時保管庫 + 住宅以外PS等 + 集会室等 )
11,070.02㎡－( 217.56㎡ + 31.05㎡ + 93.52㎡ + 13.40㎡ + 113.91㎡ ) ＝ 10,600.58㎡
【数量計算ソフト：SIRCAD】
- 法床面積：10601㎡ 3207坪
- （単位面積当たり）
| 数量 | 歩掛 | |
|---|---|---|
| コンクリート工事 | 7494㎥ | 0.7069㎥/㎡ |
| 型枠工事 | 38583㎡ | 3.64㎡/㎡ |
| 鉄筋工事 | 1343t | 126.672㎏/㎡ |
| 鉄骨工事 |
【コンクリート強度別数量】
- （㎥）
| Fc45 | 2337.3 | 31% |
| Fc42 | 633.5 | 8% |
| Fc39 | 625.1 | 8% |
| Fc36 | 927.2 | 12% |
| Fc33 | 909.9 | 12% |
| Fc30 | 2060.9 | 28% |
| 合計 | 7493.9 | 100% |
【鉄筋種類別数量】
- （ｔ）
| SD490 | 43.62 | 3% |
| SD390 | 380.85 | 28% |
| SD345 | 87.68 | 7% |
| SD295A | 735.3 | 55% |
| 高強度せん断 | 95.36 | 7% |
| 合計 | 1342.8 | 100% |
【基準階平面形状】

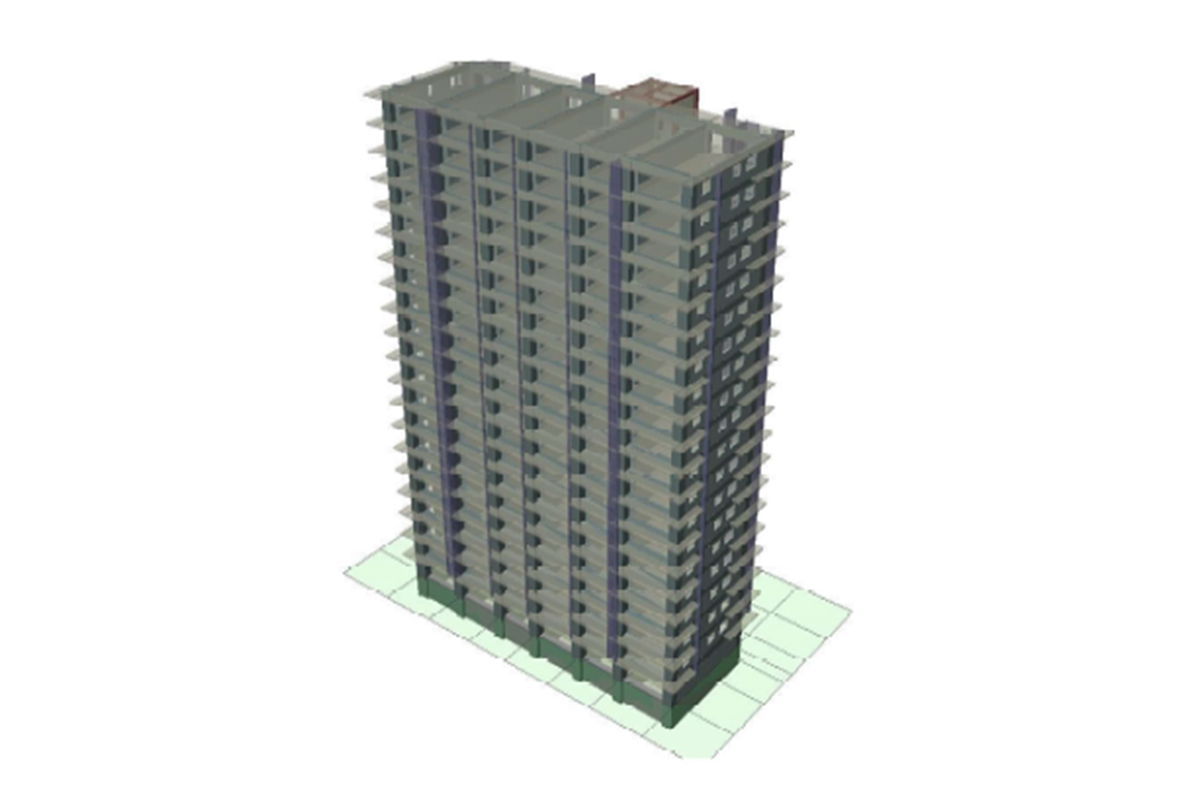

【モデル図】
